Virkar harmónískar síur (AHF-50-0.4-4L-W)

Stutt lýsing:

Máljöfnunarstraumur: 50A
Net: þriggja fasa fjögurra víra kerfi
Nafnspenna: AC400V (-40%~+15%)
Uppsetning: Veggfesting

Virkar harmonic síur draga úr eða útrýma harmonic röskun í rafkerfinu, tryggja að rafmagnsgæði standist iðnaðarstaðla og bætir heildar skilvirkni og áreiðanleika raforkukerfisins.
Hentar fyrir iðnaðarframleiðslustöðvar, atvinnuhúsnæði, endurnýjanleg orkukerfi, heilsugæslustöðvar, gagnaver
Veggfestur fyrir auðveldari og sveigjanlegri uppsetningu.

- 2. til 50. harmónísk mótun

- Rauntíma bætur

- Modular hönnun

- Verndaðu búnað gegn ofhitnun eða bilun

- Bæta skilvirkni búnaðar


Upplýsingar um vöru

Algengar spurningar

Vörumerki

资源 12@2x

Steingervingur

Harmónísk uppspretta: tyristor, inverter

Harmónískur búnaður: hraðavifta, alls kyns dælur

资源 9@2x

Gagnaver iðnaður

Harmónísk uppspretta: UPS, afriðli

Harmonískur búnaður: UPS, loftkæling, lyfta, LED ljós

资源 3@2x

Bílaframleiðsla

Harmónísk uppspretta: inverter, afriðari

Harmonískur búnaður: suðuvél, flutningskerfi

资源 11@2x

Sorpvirkjun

Harmónísk uppspretta: afriðli, inverter

Harmónískur búnaður: alls kyns dælur

资源 8@2x

Skolphreinsun

Harmónísk uppspretta: inverter, afriðari

Harmónískur búnaður: vifta, dæla

资源 5@2x

Hleðslustafli fyrir bíl

Harmónísk uppspretta: afriðli

Harmónískt tæki: hleðslutæki

资源 4@2x

Hálfleiðari

Harmónísk uppspretta: tyristor, einn kristal ofn

Harmónískur búnaður: kvarsdeigla, tyristor

资源 7@2x

Sjúkrahús

Harmónísk uppspretta: afriðli, UPS, inverter

Harmónískur búnaður: nákvæmnisbúnaður, LED ljós, lyftur, UPS

资源 1@2x

Pappírsiðnaður

Harmónísk uppspretta: halógenlampi, inverter

Harmónískur búnaður: pulper, pappírsklippa, yfirpressa, bogalampi

资源 10@2x

Járn- og stálbræðsla

Harmónísk uppspretta: afriðli, inverter, tyristor

Harmónískur búnaður: sprengiofn, millitíðniofn

资源 6@2x

Borpallur

Harmónísk uppspretta: afriðli, inverter

Harmónískur búnaður: AC rafalasett, dæla

资源 2@2x

Nútíma arkitektúr

Harmónísk uppspretta: afriðli, inverter

Harmónískur búnaður: skipta aflgjafa, loftkæling, lyfta, LED

Dæmigert umsóknarsvið

ProfessionalTransformer getu Fyrirspurnartafla fyrir val fyrir miðlæga bótagetu
Neðanjarðarlestir, jarðgöng, háhraðalestir, flugvellir Fjarskipti, atvinnuhúsnæði, málmvinnsla, bankastarfsemi Læknaiðnaður Bílaframleiðsla, skipaframleiðsla Efnafræði, jarðolía Málmvinnsluiðnaður
Tíðnibreyting á harmoniskum straumi 15% 20% 25% 30% 35% 40%
200 kVA 50A 50A 100A 100A 100A 100A
250 kVA 50A 100A 100A 100A 150A 150A
315 kVA 100A 100A 150A 150A 150A 200A
400 kVA 100A 150A 150A 200A 200A 250A
500 kVA 100A 150A 200A 200A 250A 300A
630 kVA 150A 200A 250A 300A 350A 400A
800 kVA 200A 250A 300A 350A 450A 500A
1000 kVA 200A 300A 400A 450A 550A 600A
1250 kVA 300A 350A 450A 550A 650A 750A
1600 kVA 350A 500A 600A 700A 850A 950A
2000 kVA 450A 600A 750A 900A 1050A 1200A
2500 kVA 550A 750A 900A 1150A 1300A 1500A
*Athugið: AHF getu í töflunni hér að ofan er fengin við 80 prósenta álagsstuðul spenni.Í raunverulegum verkefnum er afkastagetu AHF fengin hlutfallslega með því að bera saman gildi burðarþols við 80% cent burðarþol í þessari töflu.
* Þessi tafla er eingöngu til viðmiðunar fyrir val

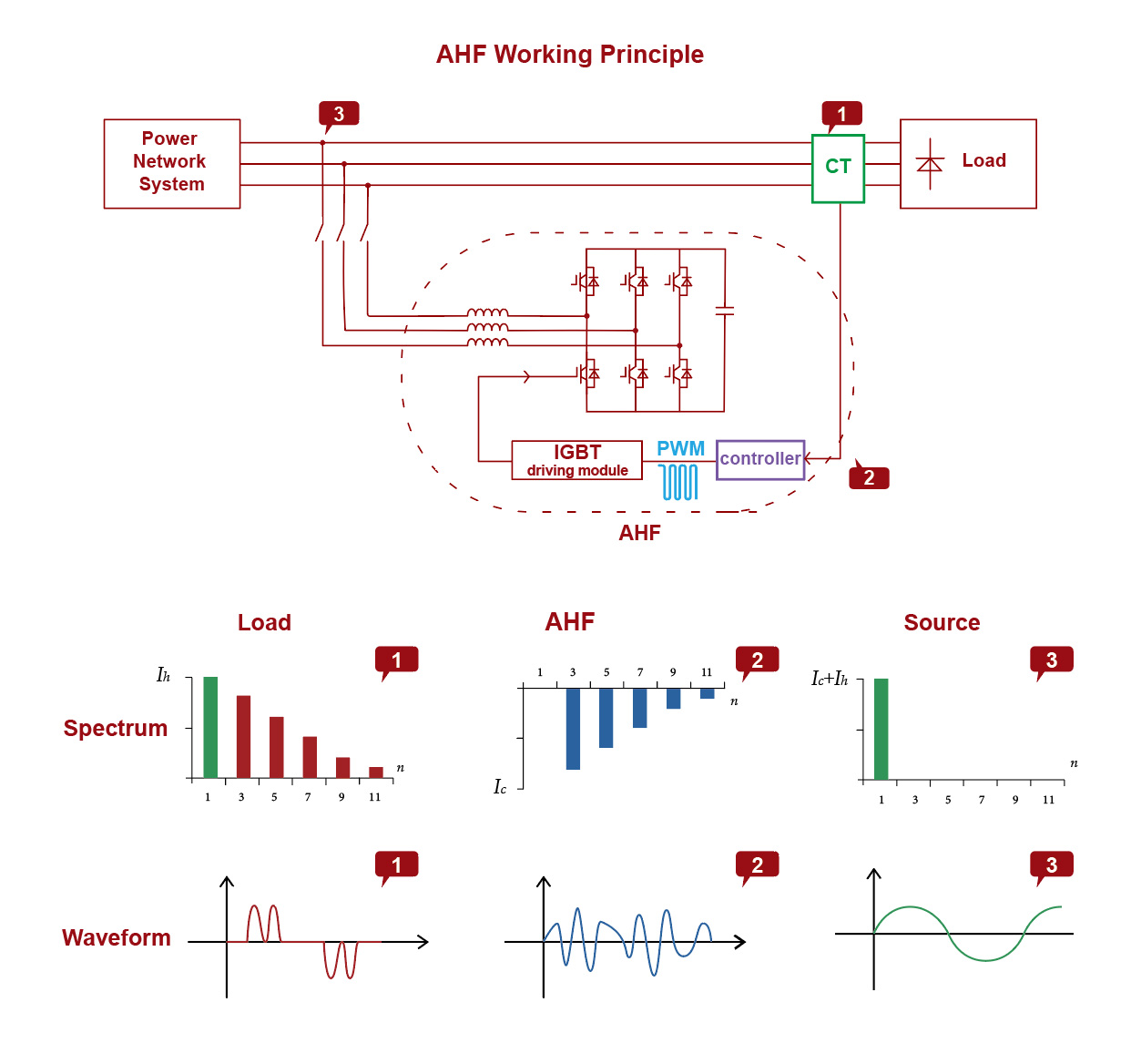

Vinnureglu

Ytri CT skynjar hleðslustrauminn, DSP þar sem CPU hefur háþróaða rökfræðistýringu, gæti fljótt fylgst með leiðbeiningarstraumnum, skiptir hleðslustraumnum í virkt afl og hvarfkraft með því að nota snjall FFT og reiknar harmonic innihaldið hratt og nákvæmlega.Síðan sendir það PWM merki til innri IGBT ökumannsborðsins til að stjórna IGBT á og slökkva á 20KHZ tíðni.Að lokum býr til gagnstæðan fasajöfnunarstraum á inverter virkjun, á sama tíma skynjar CT einnig útgangsstrauminn og neikvæð endurgjöf fer í DSP.Þá heldur DSP áfram næstu rökréttu stjórn til að ná nákvæmara og stöðugra kerfi.

AHF2
ahf1

Tæknilýsing

GERÐ 220V röð 400V röð 500V röð 690V röð
Málbótastraumur 23A 15A, 25A, 50A
75A, 100A, 150A
100A 100A
Nafnspenna AC220V
(-20%~+15%)
AC400V
(-40%~+15%)
AC500V
(-20%~+15%)
AC690V
(-20%~+15%)
Máltíðni 50/60Hz±5%
Net Einfasa 3 fasa 3 víra/3 fasa 4 víra
Viðbragðstími <40 ms
Harmonics síun 2. til 50. Harmonics, Hægt er að velja fjölda bóta og hægt er að stilla svið stakrar bóta
Harmónískt bótahlutfall >92%
Hlutlaus línusíunarmöguleiki / Síunargeta 3ja fasa 4 víra hlutlausrar línu er þrisvar sinnum hærri en fasahitunar
Skilvirkni véla >97%
Skiptatíðni 32kHz 16kHz 12,8kHz 12,8kHz
Virka Tökumst á við harmonikk
Tölur samhliða Engin takmörkun. Ein miðlæg vöktunareining er hægt að útbúa með allt að 8 afleiningar
Samskiptaaðferðir Tveggja rása RS485 samskiptaviðmót (styður GPRS/WIFI þráðlaus samskipti)
Alfitude án niðurfellingar <2000m
Hitastig -20~+50℃
Raki <90%RH,Lágmarkshiti á mánuði er að meðaltali 25°C án þéttingar á yfirborðinu
Mengunarstig Fyrir neðan þrep III
Verndunaraðgerð Ofhleðsluvörn, ofstraumsvörn vélbúnaðar, yfirspennuvörn, straumbilunarvörn, ofhitavörn, tíðni fráviksvörn, skammhlaupsvörn o.s.frv.
Hávaði <50dB <60dB <65dB
uppsetning Rekki/veggfestur
Inn í línuna Inngangur að aftan (tegund rekki), inngangur að ofan (gerð á vegg)
Verndunareinkunn IP20
